Výhodou těchto typů vrat je maximální úspora vnitřního prostoru, neboť se montují převážně na vnější stranu fasády s minimálními požadavky na nadpraží. Vratová křídla jsou panelové nebo rámové konstrukce s mnoha možnostmi kombinace druhu výplní a barev. Tato vrata lze ovládat ručně nebo elektricky.
Varianty
- Posuvná vrata
- Skládací vrata panelová
- Skládací vrata rámová
- Hangárová skládací vrata
- Hangárová teleskopická vrata

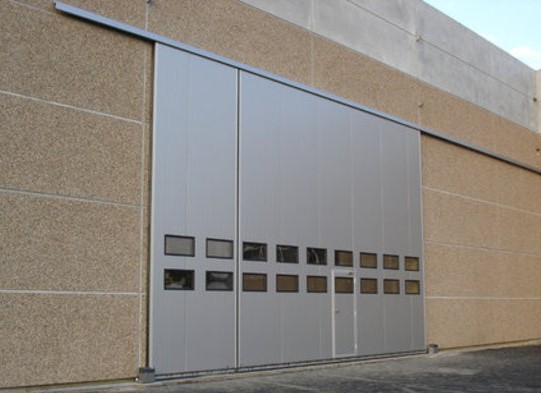

Posuvná vrata
Jednotlivá křídla posuvných vrat jsou vyrobena z panelů sendvičové konstrukce o tloušťce 50 mm. Panely jsou standardně skládány na výšku. Vrata mohou být jednokřídlá, dvoukřídlá nebo teleskopická.
Více o posuvných vratech
Konstrukce pojezdu
S posuvem po zemi, kde se hmotnost vrat opírá o zem. Toto provedení je vhodné tam, kde konstrukce budov nedovoluje zavěšení vrat z prostorových nebo nosných důvodů. S pojezdem a celkovou hmotností zavěšenou v nadpraží otvoru a zdivu. Předností tohoto řešení je, že nemusí mít pozemní pojezd.
Možné doplňky posuvných vrat
- Panel křídla až do tloušťky 100 mm
- Prosklení
- Barva RAL dle požadavku
- Průchozí dveře ve vratovém křídle
- Elektrické ovládání
Maximální rozměry posuvných vrat
- Maximální šířka bez spodního vedení 5000 mm (s pohonem do 4000 mm)
- Maximální výška 5500 mm
- Větší rozměry je nutno konzultovat. Maximální rozměry jsou orientační, provedení závisí na umístění vrat (návětrná strana, vnější nebo vnitřní montáž, ruční nebo elektrická).

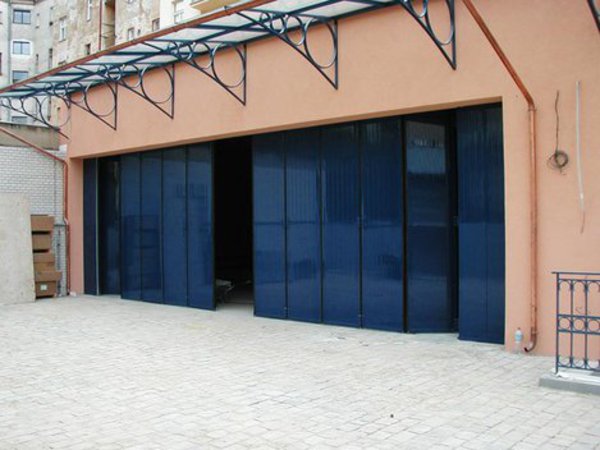

Skládací vrata panelová
Tato skládací vrata panelová mají vratové křídlo se sendvičovou konstrukcí o tloušťce 50 mm. Panely jsou standardně skládány na výšku.
Více o skládacích vratech panelových
Umístění skládacích panelových vrat
- Předsazená (nutný boční prostor 160 mm) nebo vložená do otvoru
- Vrata mají vlastní rám z ocelového profilu
- Vedení křídel zajišťuje C-profil
- Členění křídel 2+2, 1+2, 2+1
Možné doplňky pro skládací panelová vrata
- Panel křídla až do tloušťky 100 mm
- Prosklení
- Barva RAL dle požadavku
- Průchozí dveře ve vratovém křídle
- Elektrické ovládání
Maximální rozměry panelových vrat
- Maximální šířka 4500 mm (od šíře 4200 mm nutné spodní vedení pro vrata s pohonem)
- Maximální výška 5500 mm

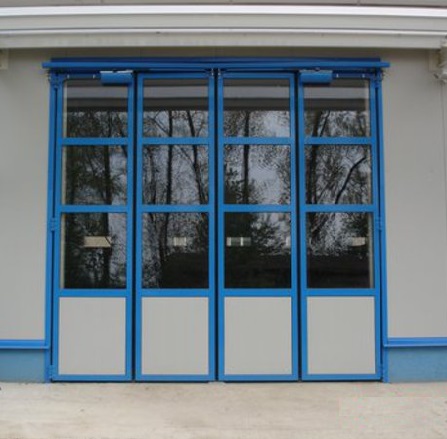

Skládací vrata rámová
Skládací vrata rámová mají vratové křídlo rámové konstrukce. Skládací vrata mají vlastní rám z ocelového profilu a je možné je kombinovat s doplňky jako je prosklení, průchozí dvířka, lakování dle RAL a elektrické ovládání.
Více o skládacích vratech rámových
Vratové křídlo
Skládací rámová vrata jsou vyrobena z praporkových pozinkovaných profilů firmy Voest Alpine o tloušťce 50 mm a síle stěny 2 mm. Do rámu jsou vloženy hliníkové zateplené panely tloušťky 30 mm v provedení Stucco. Členění křídel 2+2, 1+2, 2+1. Těsnění mezi křídly zajišťují speciální gumové profily.
Umístění skládacích rámových vrat
- Předsazená (nutný boční prostor 160 mm), nebo vložená do otvoru
- Skládací vrata mají vlastní rám z ocelového profilu
- Vedení křídel zajišťuje C-profil
Možné doplňky skládacích rámových vrat
- Prosklení
- Průchozí dvířka
- Lakování dle RAL
- Elektrické ovládání
Maximální rozměry skládacích vrat rámových
- Maximální šířka 5000 mm (od šíře 4200 mm nutné spodní vedení)
- Maximální výška 6000 mm
- Větší rozměry je nutno konzultovat. Maximální rozměry jsou orientační, provedení závisí na umístění vrat (návětrná strana, vnější nebo vnitřní montáž, ruční nebo elektrická)
Hangárová skládací vrata
Tato hangárová skládací vrata mají vratové křídlo sendvičové konstrukce o tloušťce 50 mm. Těsnění vrat mezi jednotlivými křídly vrat zajišťují speciální gumové profily.
Více o hangárových skládacích vratech
Možné doplňky hangárových skládacích vrat
Roletovou mříž tvoří rovné galvanizované trubky spojené propojovacím prutem.
- Prosklení
- Průchozí dvířka
- Lakování dle RAL
- Elektrické ovládání
Maximální rozměry hangárových skládacích vrat
- Maximální šířka 50000 mm
- Maximální výška 5500 mm
- Větší rozměry je nutno konzultovat. Maximální rozměry jsou orientační, provedení závisí na umístění vrat (návětrná strana, vnější nebo vnitřní montáž, ruční nebo elektrická)

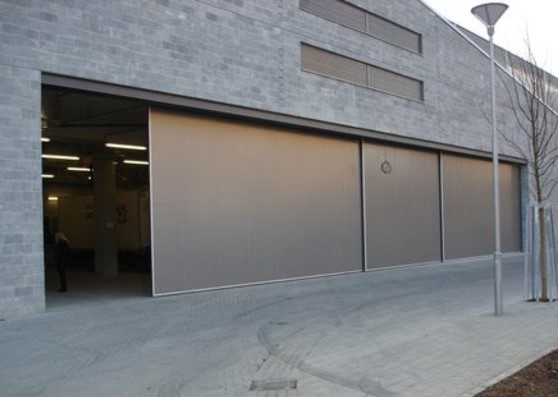

Hangárová teleskopická vrata
Jednotlivá křídla hangárových teleskopických vrat jsou vyrobena z panelů sendvičové konstrukce o tloušťce 50 mm a splňují základní požadavky dle Nařízení vlády č. 178/1997 Sb. Těsnění vrat mezi jednotlivými křídly vrat zajišťují speciální gumové profily.
Více o hangárových teleskopických vratech
Konstrukce
Posuvná vrata jsou zavěšena v nadpraží otvoru – v C-profilu, spodní vedení zajišťuje zapuštěný profil na podlaze. Jednotlivá křídla se při pohybu vrat posouvají. Barva v základu - bílá 9010.
